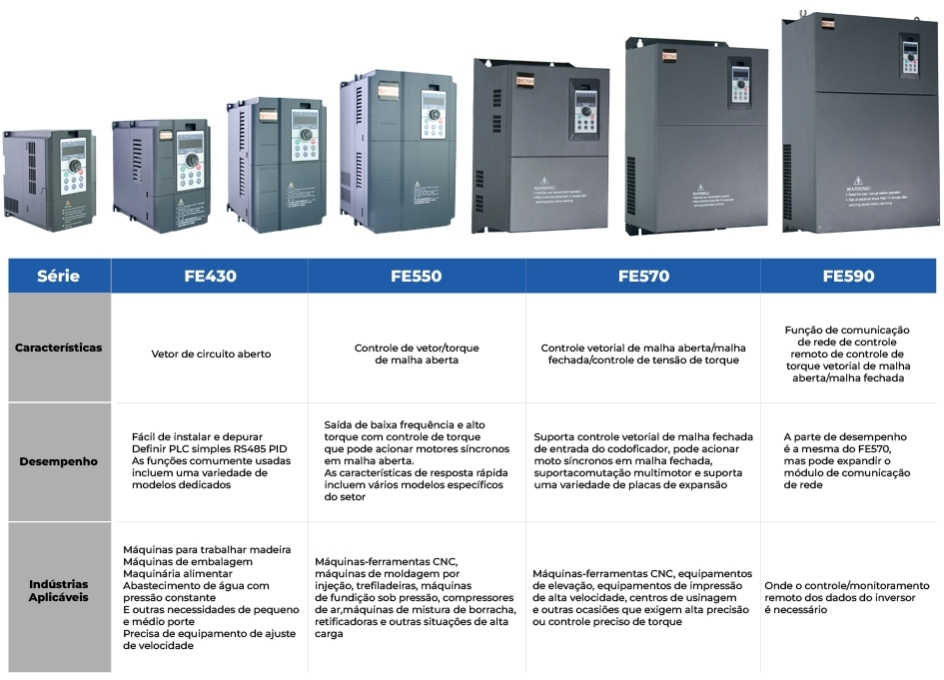

INVERSORES
SÉRIE
FE430
FE550
FE570
FE590
Características
Desempenho
Indústrias
aplicáveis
Vetor de circuito aberto
Fácil de instalar e depurar
Definir PLC simples RS485 PID
As funções comumente usadas incluem uma variedade de modelos dedicadosVetor de circuito aberto
Máquinas para trabalhar madeira
Máquinas de embalagem
Maquinária alimentar
Abastecimento de água com
pressão constante
E outras necessidades de médio
e pequeno porte
Precisa de equipamento de ajuste
de velocidade
Máquinas-ferramentas CNC,
máquinas de moldagem por
injeção, trefiladeiras, máquinas
de fundição sob pressão, compressores de ar,máquinas de mistura de borracha, retificadoras e outras situações de alta carga
Saída de baixa frequência e alto
torque com controle de torque
que pode acionar motores síncronos em malha aberta.
As características de resposta rápida incluem vários modelos específicos do setor
Controle de vetor/torque
de malha aberta
Controle vetorial de malha aberta/malha fechada/controle
de tensão de torque
Suporta controle vetorial de malha fechada de entrada do codoficador, pode acionar moto síncronos em malha fechada, suporta comutação multimotor e suporta uma variedade de placas de expansão
Máquinas-ferramentas CNC, equipamentos de elevação, equipamentos de impressão de alta velocidade, centros de usinagem
e outras ocasiões que exigem alta precisão ou controle preciso de torque
Onde o controle/monitoramento
remoto dos dados do inversor
é necessário
A parte de desempenho é a mesma do FE570, mas pode expandir o módulo de comunicação de rede
Função de comunicação de rede de controle remoto de controle de torque vetorial de malha aberta/malha fechada

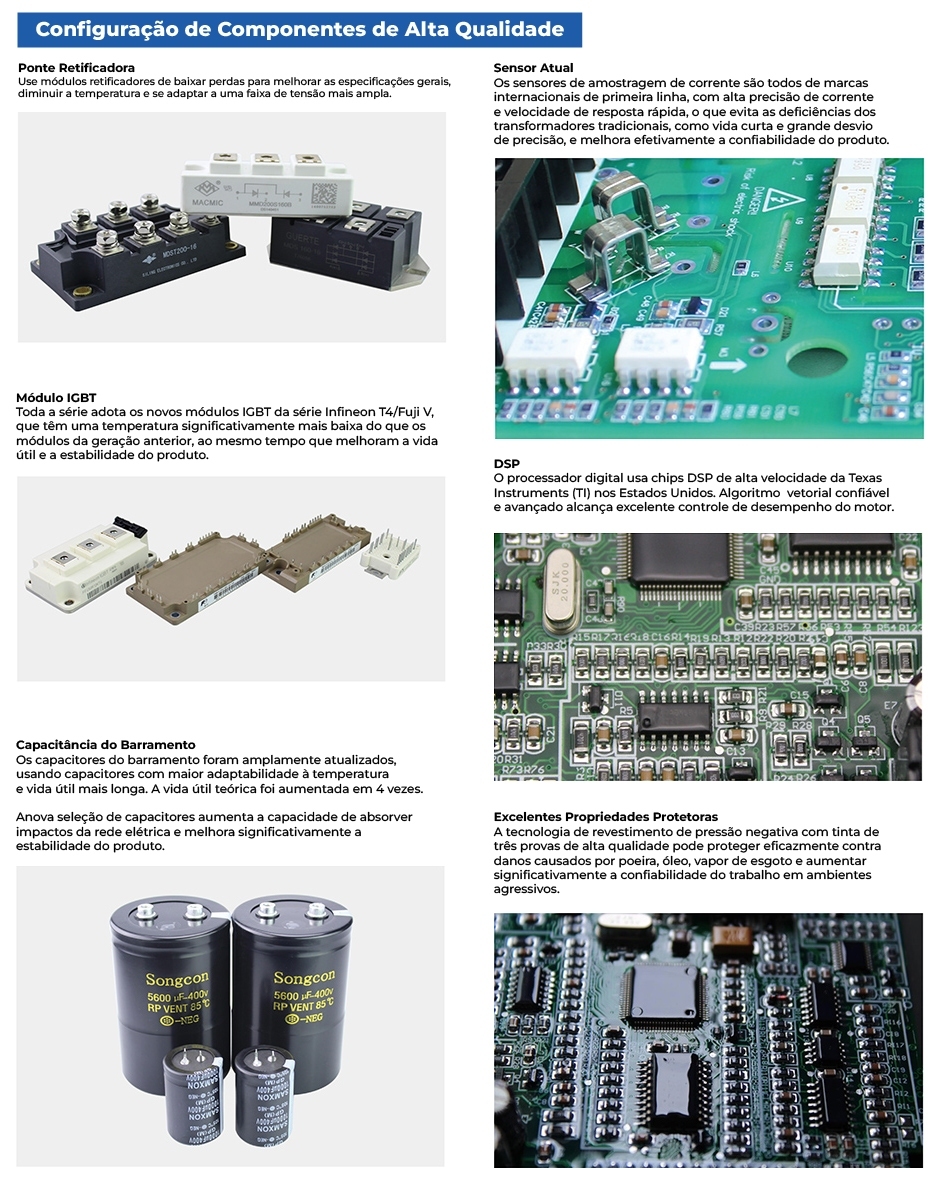

Configuração de Componentes de Alta Qualidade
Ponte Retificadora
Usa módulos retificadores de baixar perdas da Intermaq do Brasil para melhorar as especificações gerais, diminuir a temperatura e se adaptar a uma faixa de tensão mais ampla
Sensor Atual
Os sensores de amostragem de corrente são todos de marcas internacionais
de primeira linha, com alta precisão de corrente e velocidade de resposta rápida,
o que evita as deficiências dos transformadores tradicionais, como vida curta
e grande desvio de precisão, e melhora efetivamente a confiabilidade do produto
Módulo IGBT
Toda a série adota os novos módulos IGBT da série Infineon T4/Fuji V, que têm uma temperatura significativamente mais baixa do que os módulos da geração anterior, ao mesmo tempo que melhoram a vida útil e a estabilidade do produto
DSP
O processador digital usa chips DSP de alta velocidade da Texas Instruments (TI) nos Estados Unidos. Algoritmo vetorial confiável e avançado alcança excelente controle de desempenho do motor Intermaq do Brasil
Capacitância do Barramento
Os capacitores do barramento foram amplamente atualizados, usando capacitores com maior adaptabilidade à temperatura e vida útil mais longa. A vida útil teórica foi aumentada em 4 vezes. Anova seleção de capacitores aumenta a capacidade
de absorver impactos da rede elétrica e melhora significativamente a estabilidade do produto
Excelentes Propriedades Protetoras
A tecnologia de revestimento de pressão negativa da Intermaq do Brasil com tinta de três provas de alta qualidade pode proteger eficazmente contra danos causados por poeira, óleo, vapor de esgoto e aumentar significativamente a confiabilidade do trabalho em ambientes agressivos

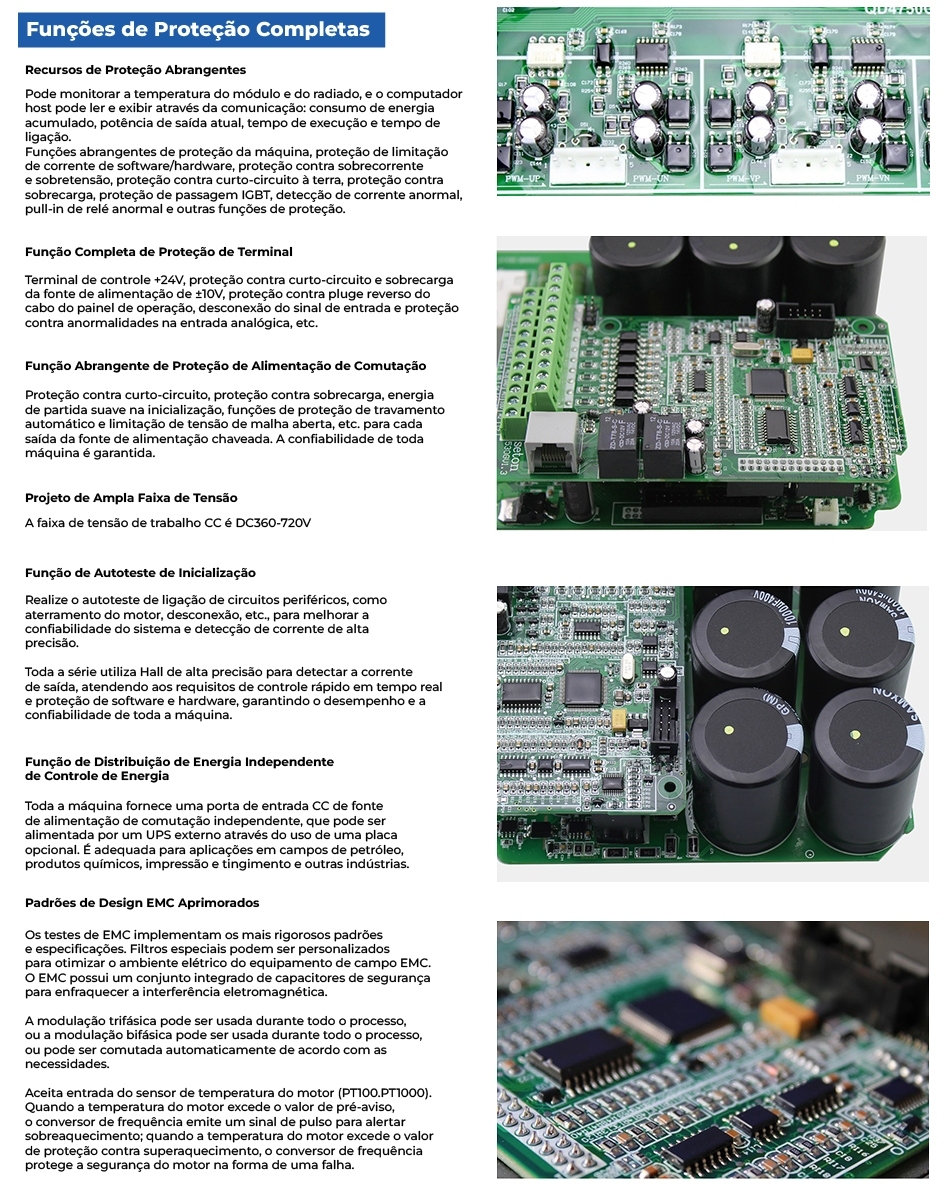

Funções de Proteção Completas
Recursos de Proteção Abrangentes
Pode monitorar a temperatura do módulo e do radiado, e o computador host pode ler e exibir através da comunicação: consumo de energia acumulado, potência
de saída atual, tempo de execução e tempo de ligação. Funções abrangentes de proteção da máquina da Intermaq do Brasil, proteção de limitação de corrente de software/hardware, proteção contra sobrecorrente e sobretensão, proteção contra curto-circuito à terra, proteção contra sobrecarga, proteção de passagem IGBT, detecção de corrente anormal, pull-in de relé anormal e outras funções
de proteção
Função Completa de Proteção de Terminal
Terminal de controle +24V, proteção contra curto-circuito e sobrecarga da fonte de alimentação de ±10V, proteção contra pluge reverso do cabo do painel de operação, desconexão do sinal de entrada e proteção contra anormalidades na entrada analógica, etc
Função Abrangente de Proteção de Alimentação de Comutação
Proteção contra curto-circuito, proteção contra sobrecarga, energia
de partida suave na inicialização, funções de proteção de travamento
automático e limitação de tensão de malha aberta, etc. para cada
saída da fonte de alimentação chaveada. A confiabilidade de toda
máquina é garantida pela Intermaq do Brasil
Projeto de Ampla Faixa de Tensão
A faixa de tensão de trabalho CC é DC360-720V.
Função de Autoteste de Inicialização
Realize o autoteste de ligação de circuitos periféricos, como aterramento do motor, desconexão, etc., para melhorar a confiabilidade do sistema e detecção
de corrente de alta precisão. Toda a série utiliza Hall de alta precisão para detectar a corrente de saída, atendendo aos requisitos de controle rápido em tempo real
e proteção de software e hardware, garantindo o desempenho e a confiabilidade de toda a máquina Intermaq do Brasil
Função de Distribuição de Energia Independente
de Controle de Energia
Toda a máquina da Intermaq do Brasil fornece uma porta de entrada CC de fonte
de alimentação de comutação independente, que pode ser
alimentada por um UPS externo através do uso de uma placa
opcional. É adequada para aplicações em campos de petróleo,
produtos químicos, impressão e tingimento e outras indústrias
Padrões de Design EMC Aprimorados
Os testes de EMC implementam os mais rigorosos padrões e especificações. Filtros especiais podem ser personalizados para otimizar o ambiente elétrico do equipamento de campo EMC. O EMC possui um conjunto integrado de capacitores de segurança para enfraquecer a interferência eletromagnética. A modulação trifásica pode ser usada durante todo o processo, ou a modulação bifásica pode ser usada durante todo o processo, ou pode ser comutada automaticamente de acordo com as necessidades. Aceita entrada do sensor de temperatura do motor (PT100.PT1000). Quando a temperatura do motor excede o valor de pré-aviso, o conversor de frequência emite um sinal de pulso para alertar sobreaquecimento; quando a temperatura do motor excede o valor de proteção contra superaquecimento, o conversor de frequência protege a segurança do motor na forma de uma falha

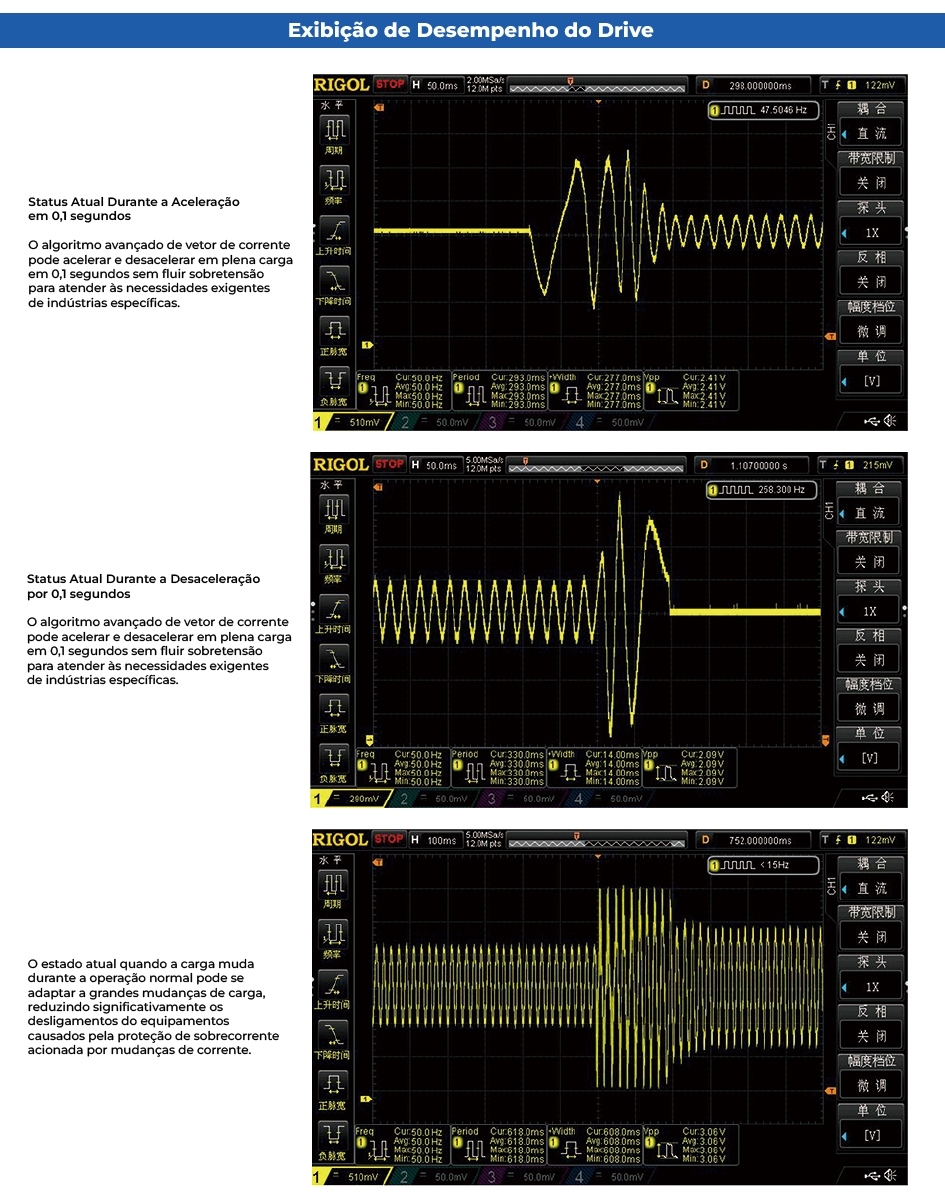

Exibição de Desempenho do Drive
Status Atual Durante a Aceleração
em 0,1 segundos
O algoritmo avançado de vetor de corrente pode acelerar e desacelerar em plena carga em 0,1 segundos sem fluir sobretensão para atender às necessidades exigentes de indústrias específicas.
Status Atual Durante a Desaceleração por 0,1 segundos
O algoritmo avançado de vetor de corrente pode acelerar e desacelerar em plena carga em 0,1 segundos sem fluir sobretensão para atender às necessidades exigentes de indústrias específicas.
O estado atual quando a carga muda durante
a operação normal pode se adaptar a grandes mudanças de carga, reduzindo significativamente os desligamentos do equipamentos causados pela proteção de sobrecorrente acionada por mudanças de corrente.

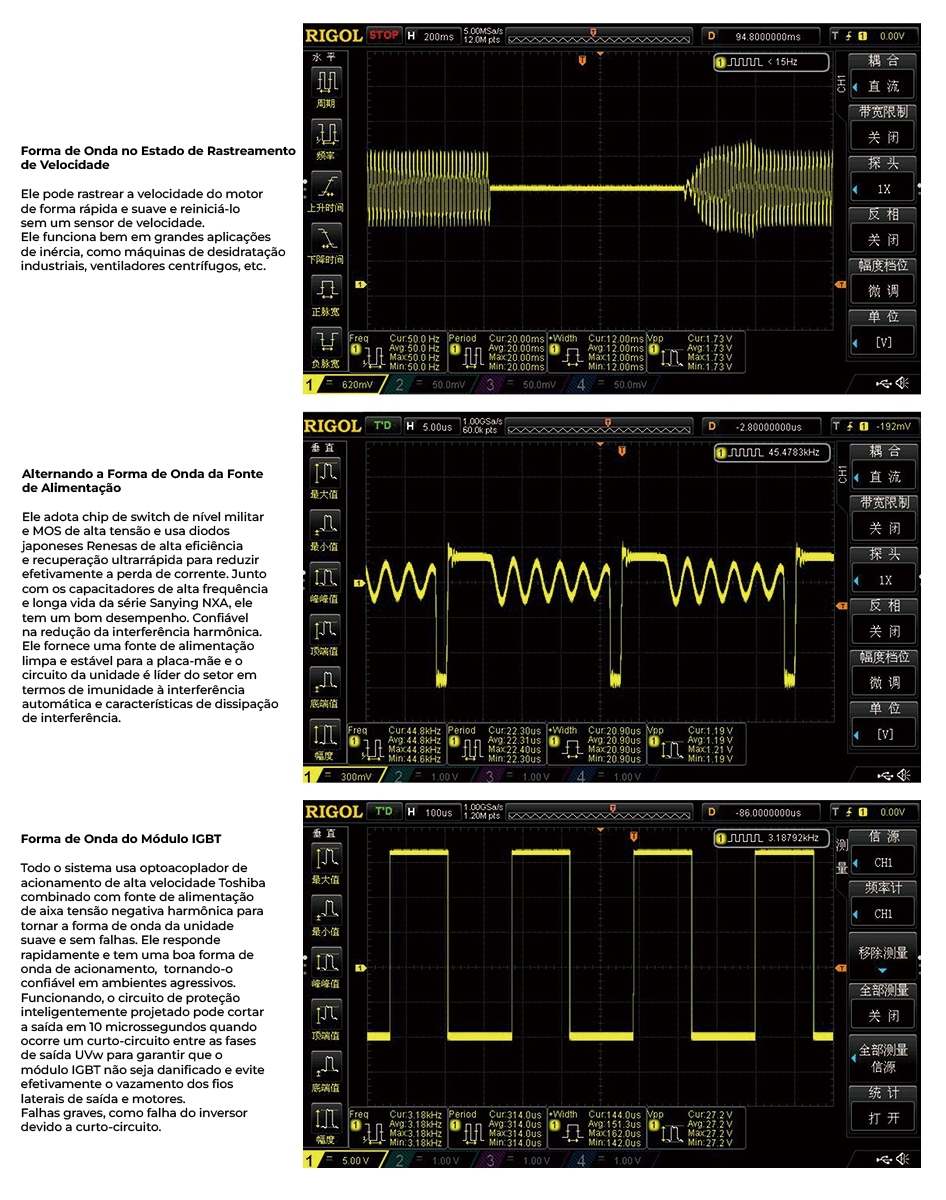

Forma de Onda no Estado de Rastreamento
de Velocidade
Ele pode rastrear a velocidade do motor de forma rápida e suave e reiniciá-lo sem um sensor de velocidade. Ele funciona bem em grandes aplicações
de inércia, como máquinas de desidratação industriais, ventiladores centrífugos, etc.
Alternando a Forma de Onda da Fonte
de Alimentação
Ele adota chip de switch de nível militar e MOS de alta tensão e usa diodos japoneses Renesas de alta eficiência e recuperação ultrarrápida para reduzir
efetivamente a perda de corrente. Junto com os capacitadores de alta frequência e longa vida da série Sanying NXA, ele tem um bom desempenho.
Confiável na redução da interferência harmônica.
Ele fornece uma fonte de alimentação limpa e estável para a placa-mãe e o circuito da unidade é líder do setor em termos de imunidade à interferência automática e características de dissipação de interferência.
Forma de Onda do Módulo IGBT
Todo o sistema usa optoacoplador de acionamento
de alta velocidade Toshiba combinado com fonte de alimentação de aixa tensão negativa harmônica para
tornar a forma de onda da unidade suave e sem falhas. Ele responde rapidamente e tem uma boa forma de onda de acionamento, tornando-o confiável em ambientes agressivos. Funcionando, o circuito de proteção inteligentemente projetado pode cortar a saída em 10 microssegundos quando ocorre um curto-circuito entre as fases de saída UVw para garantir que o módulo IGBT não seja danificado e evite efetivamente o vazamento dos fios laterais de saída e motores. Falhas graves, como falha do inversor
devido a curto-circuito.

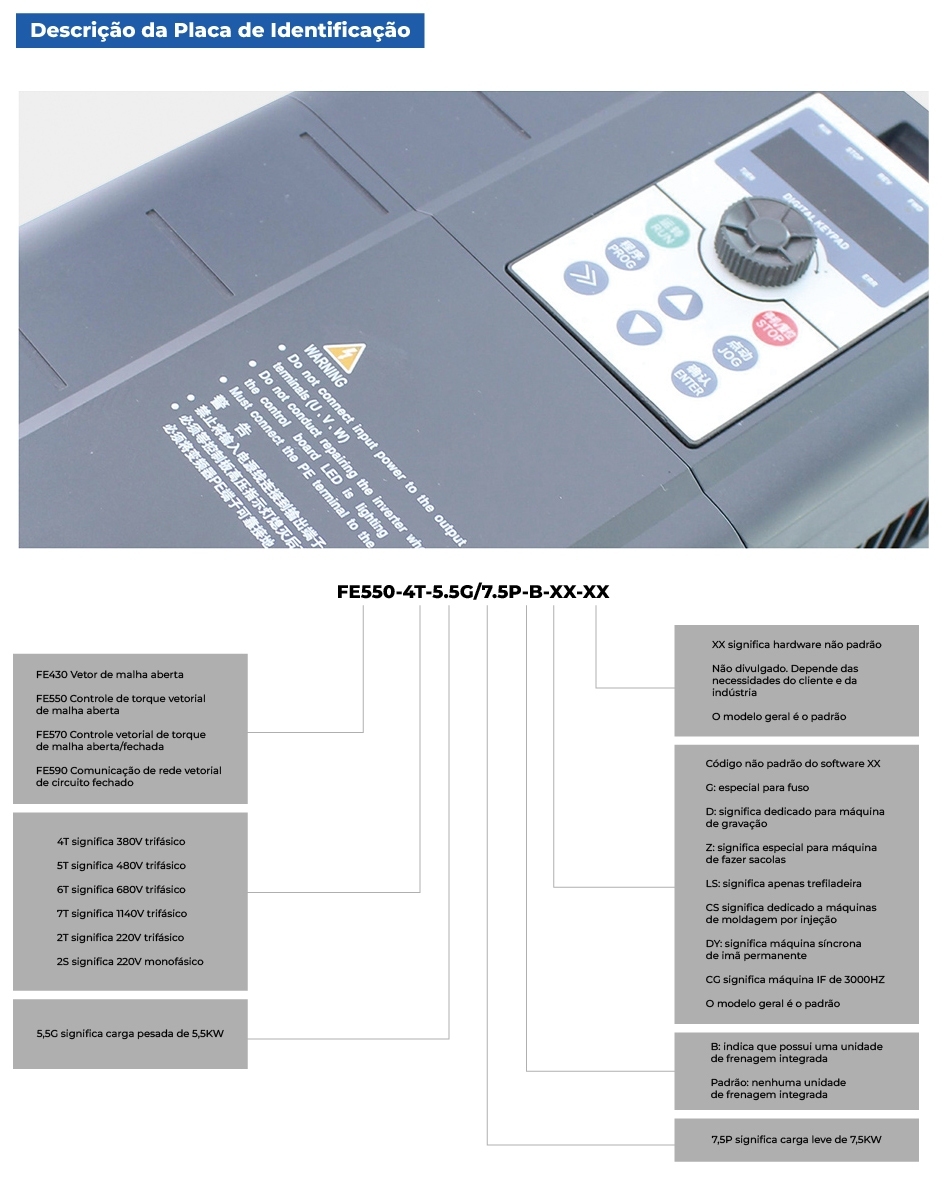

Descrição da Placa de Identificação
FE550-4T-5.5G/7.5P-B-XX-XX
FE430 Vetor de malha aberta
FE550 Controle de torque vetorial de malha aberta
F570 Controle vetorial de torque de malha aberta/fechada
FE590 Comunicação de rede vetorial de circuito fechado
4T significa 380V trifásico
5T significa 480V trifásico
6T significa 680V trifásico
7T significa 1140V trifásico
2T significa 220V trifásico
2S significa 220V monofásico
5,5G significa carga pesada de 5,5KW
XX significa hardware não padrão
Não divulgado. Depende das necessidades do cliente e da indústria
O modelo geral é o padrão
Código não padrão do software XX
G: especial para fuso
D: significa especial para máquina de fazer sacolas
LS: significa apenas trefiladeira
CS: significa dedicado a máquinas de moldagem por injeção
DY: significa máquina síncrona de imã permanente
GG: significa máquina IF de 3000Hz
O modelo geral é o padrão
B: indica que possui uma unidade de frenagem integrada
Padrâo: nenhuma unidade de frenagem integrada
7,5P significa carga leve de 7,5KW

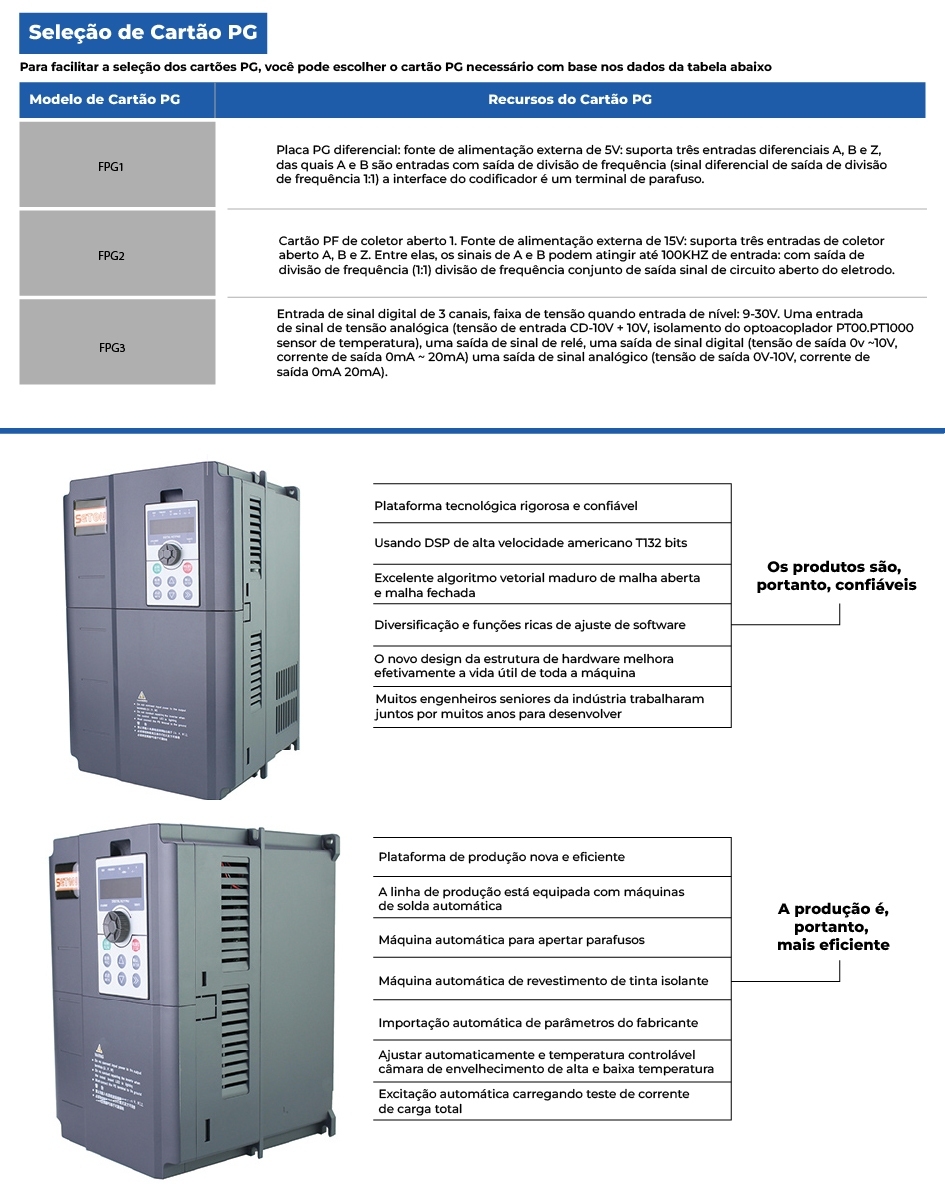

Seleção de Cartão PG
Para facilitar a seleção dos cartões PG, você pode escolher o cartão PG necessário com base nos dados da tabela abaixo
Modelo de Cartão PG
Recursos do Cartão PG
FPG3
Placa PG diferencial: fonte de alimentação externa de 5V: suporta três entradas diferenciais A, B e Z, das quais A e B são entradas com saída de divisão de frequência (sinal diferencial de saída de divisão de frequência 1:1) a interface do codificador é um terminal de parafuso
FPG2
FPG1
Cartão PF de coletor aberto 1. Fonte de alimentação externa de 15V: suporta três entradas de coletor aberto A, B e Z.
Entre elas, os sinais de A e B podem atingir até 100KHz de entrada: com saída de divisão de frequência (1:1) divisão de frequência conjunto de saída sinal de circuito aberto de eletrodo
Entrada de sinal digital de 3 canais, faixa de tensão quando entrada de nível: 9-30V. Uma entrada de sinal de tensão analógica (tensão de entrada CD-10V + 10V, isolamento do optoacoplador PT00.PT1000 sensor de temperatura), uma saída de sinal de relé, uma saída de sinal digital (tensão de saída 0v ~ 10V, corrente de saída 0mA ~ 20mA) uma saída de sinal analógico (tensão de saída 0V - 10V, corrente de saída de 0mA 20mA)
Plataforma tecnológica rigorosa e confiável
Usando DSP de alta velocidade americano T132 bits
Excelente algoritmo vetorial maduro de malha aberta e malha fechada
Diversificação e funções ricas de ajuste de software
O novo design da estrutura de hardware melhora efetivamente a vida útil de toda a máquina
Muitos engenheiros seniores da indústria trabalharam juntos por muitos anos para desenvolver
Os produtos são, portanto, confiáveis
A produção é, portanto, mais eficiente
Plataforma de produção nova e eficiente
A linha de produção está equipada com máquinas de solda automática
Máquina automática para apertar parafusos
Máquina automática de revestimento de tinta isolante
Importação automática de parâmetros do fabricante
Ajustar automaticamente e temperatura controlável câmara de envelhecimento de alta e baixa temperatura
Excitação automática carregando teste de corrente de carga total
